一體化孔板流量計是將標準孔板與多參數差壓變送器(或差壓變送器,、溫度變送器、壓力變送器)配合組成的高量程比差壓流量裝置,，可測量氣體,、蒸汽、液體及天然氣的流量,，廣泛用于石油,、化工、冶金,、電力,、供熱、供水等領域的過程控制和測量,。

　　一體化孔板流量計是常用的清潔液體,，氣體和蒸汽服務。它可用于所有管道尺寸,，但它是非常劃算的測量流量較大的(直徑超過6),。一體化孔板也被許多組織批準用于液體和氣體的保管。目前的一體化孔板計算仍然不同,，盡管各種機構正在采用一種普遍接受的一體化孔板流量方程,。一體化孔板尺寸通常程序允許用戶選擇所需的流量方程。

　　適用范圍

　　1,、 公稱直徑：15mm≤DN≤1200mm

　　2,、 公稱壓力：PN≤10MPa

　　3,、 工作溫度：-50℃≤t≤550℃

　　4、 量程比：1：10,，1：15

　　5,、 精度等級：0.5級，1級

　　產品形式

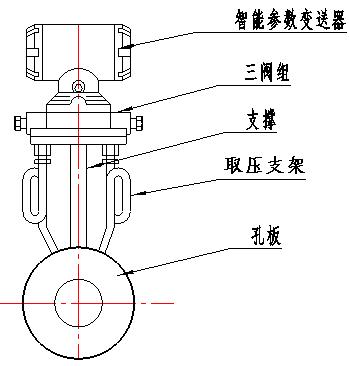

　　外形結構見下圖

                                                                        多相一體化孔板流量計模型圖

　　一體化孔板流量計可以用任何材料制成,，但不銹鋼是最常見的,。使用的板厚(1/8-1/2”)是一個線的大小的函數，過程中溫度,、壓力和壓差,。傳統的一體化孔板流量計是一個薄的圓形板(帶有處理和數據的標簽)，插入到管口接頭的兩個法蘭之間的管道中,。這種安裝方法是成本效益的,，但它需要一個進程關機時，板被拆除,，以維護或檢查,。相反，一個一體化孔板裝置允許孔要去除不減壓線和關閉流,。在這樣的配件,，萬能一體化孔板，一個沒有標簽的圓板

　　技術參數：

　　1.公稱直徑：15mm≤DN≤1200mm;

　　2.公稱壓力：PN≤10MPa;

　　3.工作溫度：-50℃≤t≤550℃;

　　4.量程比：1:10,， 1:15;

　　5.精度：0.5級,，1級。

　　訂貨數據：

　　(1)被測介質;

　　(2)最大,、常用,、最小流量;

　　(3)工作壓力、工作溫度;

　　(4)介質密度,、粘度;

　　(5)管道材質,、內徑、外徑;

　　(6)允許壓力損失;

　　(7)取壓方式,。

        理論

　　同心一體化孔板流量計有一個尖銳的(方邊)同心孔,，它提供了一個幾乎純粹的線接觸板和流體之間，在邊界上可以忽略不計的摩擦阻力,。β(或直徑)同心一體化孔板的范圍從0.25到0.75的比率。最大流速和最小靜壓發生在一體化孔板下游約0.35至0.85管道直徑處,。這一點稱為縮,。在靠近一體化孔板的位置測量壓差，可以最大限度地減小管道粗糙度的影響,，因為摩擦力對流體和管壁有影響,。

　　半徑抽頭類似縮水龍頭，除了下游的水龍頭固定在一體化孔板0.5d(圖2-3)。管道龍頭位于管口上游2.5個直徑和8個直徑的管道上(圖2-3),。它們檢測到最小的壓力差,，并且由于孔口的抽頭距離，管道粗糙度,、尺寸不一致以及測量誤差的影響最大,。

　　系列一體化孔板流量計是將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,，可測量氣體,、蒸汽、液體及天然氣的流量,，廣泛應用于石油,、化工、冶金,、電力,、供熱、供水等領域的過程控制和測量,。一體化孔板流量計由標準孔板節流件,、三閥組、差壓變送器,、截止閥(高溫度介質加泠凝盤或冷凝器)組成,，一體化結構便于用戶安裝。

　　一體化孔板流量計是將標準孔板與差壓變送器(溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,，一體化孔板流量計可測量氣體,、蒸汽、液體及天然氣的流量,，廣泛應用于石油,、化工、冶金,、電力,、供熱、供水等領域的過程控制和測量,。

　　孔板流量計可用于測量管道中液體,、氣體、蒸汽的流量,?？装辶髁坑嬍前磭鴺薌B/T2624-93進行設計制造，按JJG640-94進行檢定,。無需實流標定,?？装辶髁坑嬁梢圆捎媒墙尤?包括環室取壓)、法蘭取壓或D-D/2取壓三種取壓方式,。按國標規定進行設計,、制造和檢定標準孔板無需實流標定，精度高,，結構簡單,，制造成本低，但壓力損失較大,?？装辶髁坑嫃V泛用于石油、化工,、冶金,、電力等行業。是迄今為止應用最多的一種流量計,。

　　適用范圍

　　1,、公稱直徑：50mm≤DN≤1200mm(超出此范圍屬非標準節流裝置)

　　2、公稱壓力：PN≤16MPa

　　3,、孔徑比：0.20≤β≤0.75

　　4,、雷諾數范圍：當0.20≤β≤0.45時5000≤ReD

　　當0.45≤β≤0.75時10000≤ReD

　　5、精度：1級

　　結構形式

　　1,、法蘭取壓,、角接取壓、整體式焊接結構見圖分別見圖1,、圖2,、圖4

    法蘭取壓孔板流量計（圖1）                                角接取壓孔板流量計（圖2）                         整體式焊接孔板流量計（圖4）

2、D-D/2取壓方式（圖3）


                                                                     多段減壓式一體化孔板流量計（圖3）

　　安裝要求

　　1,、 安裝時應保證孔板中心,、法蘭中心、管道中心和墊片同心,，不同心度不得超過0.002D/β,。

　　2、 孔板的正負壓方向,，上下游取壓法蘭應與介質流向相符,，取壓孔的方位可根據介質不同和變送器的安裝情況確定。

　　3,、 節流裝置與管道連接時,，焊接處端面與管道軸線的不垂直度不得大于1°，焊接后內部焊縫應加工處理,，使其光滑,，無焊巴和焊渣。

　　4,、 取壓法蘭與管道焊接前,，應先將管道上的取壓孔鉆好，其直徑與取壓法蘭上的取壓孔徑相同,，焊接時取壓法蘭上的取壓孔與管道上的取壓孔對準,。

　　5、 可選帶上,、下游直管段,。

　　6、 D-D/2取壓是成套供貨,，法蘭連接可直接安裝,。
