1.限流孔板技術協議

限流孔板 HG/T 20570.15-1995 ，接 A 系列 WN/RF 法蘭 ASME B16.5,，PN110 DN100 材質 A105,，孔板數： 1 孔板孔徑： 3.5mm,，泄放量： 684kg/h，孔板前壓力： 6.5MPa 孔板后壓力： 0.2MPa限流孔板HG/T 20570.15-1995年,，接A系列WN/RF法蘭ASME B16.5,，PN 110 DN 100材質A 105，孔板數：1孔板孔徑：3.5mm,，泄放量：684 kg/h,，孔板前壓力：6.5MPa孔板后壓力：0.2MPa

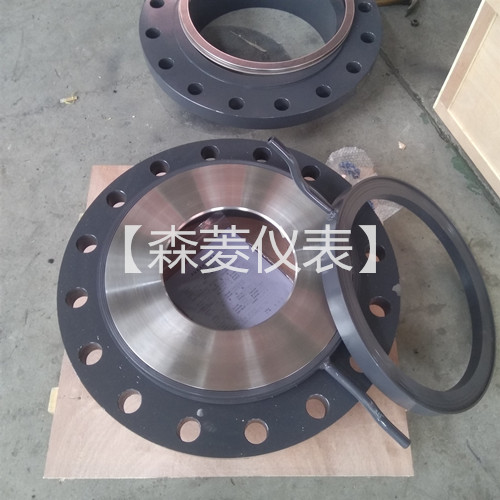

限流孔板技術協議產品圖

2.限流孔板技術協議

限流孔板,接A系列WN/RF法蘭 HG/T 20592~2009,PN25 DN150,孔板材質： A216 WCB,孔板數： 1 孔板孔徑： 107mm,介質：液化石油氣,流量： 113575.14 kg/h,進口壓力： 0.3~1.8MPa,出口壓力： 0.2~0.3MPa限流孔板,接A系列WN/RF法蘭 HG/T 20592~2009,PN25 DN200,孔板材質： A216 WCB,孔板數： 1 孔板孔徑： 128mm,介質：天然氣、穩定輕烴,流量： 57723.80 kg/h,進口壓力： 0.1~0.6MPa,出口壓力： 0.05~0.2MPa

3.限流孔板技術協議

限流孔板 HG/T 20570.15-1995,接A系列WN/RF法蘭 HG/T 20592-2009,PN16 DN50 材質： A182F316,介質：凝液,泄放量： 4720kg/h,；進口溫度： 55,孔板數： 1 孔板孔徑： 12.7mm,孔板前壓力： 0.5MPa 孔板后壓力： 0.2MPa限流孔板 PN16  DN40,前接管：48.3×3.68  GB/T 6479-Q345E,后接管：48.3×3.68  GB/T 6479-Q345E,介質：天然氣（氣相,、分子量27.26）,流量：350kg/h,進口溫度：40～50℃,進口壓力：0.5MPa,出口壓力：0.05MPa
