減壓孔板為一同心孔板，用于減壓流體的流量或降低流體的壓力,。流體通過孔板就會產生壓力降,，通過孔板的流量則隨壓力降的增大而增大。但當壓力降超過一定數值,，即超過臨界壓力降時,，不論出口壓力如何降低，流量將維持一定的數值而不再增加,。節流孔板就是根據這個原理用來限制流體的流量或降低流體的壓力,。

　　使用范圍：

　　1、管道通徑：DN10～DN1000(mm)

　　2,、工作壓力：0.6～32.0(MPa)

　　3,、孔徑比：0.05≤β≤0.70

　　減壓孔板可用于限制流體的流量或降低流體的壓力。限流孔板是按HG/T20570 -1995進行設計制造,，按JJG640-94進行檢定,。無需實流標定。

　　減壓孔板作為節流元件,，由于具有結構簡單,、易加工、制造成本低,、安裝方便等優點,，在滿足工藝要求的前提下，使用限流孔板代替調節閥來限定流量或降低壓力,，將會大大地降低投資和操作維修費用,，因此在國外已被廣泛地應用于工藝裝置，對裝置的安全運行起著重要的作用,。

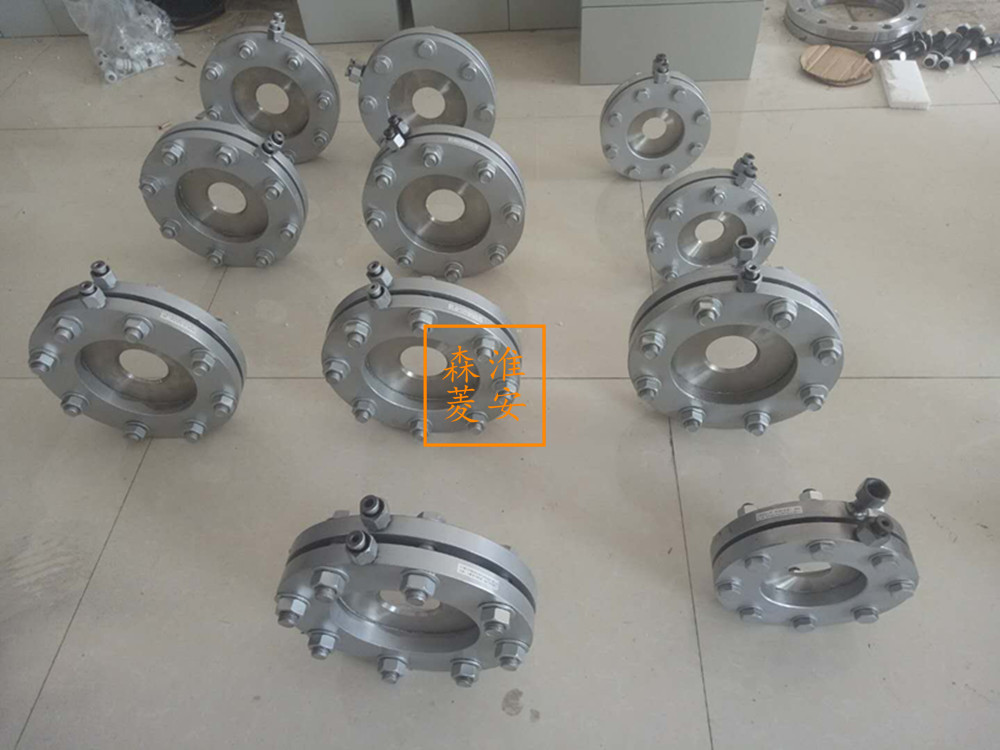

                                                                     法蘭安裝式減壓孔板（圖）
　　減壓孔板適用：

　　(1)流體需要小流量且連續流通的地方,，如泵的沖洗管道、熱備用泵的旁路管道(低流量保護管道),、分析取樣管等場所,。

　　(2)在管道中閥門上,、下游需要有較大壓降時，為減少流體對閥門的沖蝕,，當經孔板節流不會產生氣相時,，可在閥門上游串聯孔板。

　　(3)需要降壓以減少噪聲或磨損的地方,，如放空系統

　　(4)工藝物料需要降壓且精度要求不高,。

　　孔板形式：

　　減壓孔板按孔板上開孔數分為單孔板和多孔板，按板數可分為單只和多只,。

　　訂貨時請?jiān)敿?xì)提供以下數據：

　　(1)被測介質名稱

　　(2)最大,、常用、最小流量,。

　　(3)工作壓力,、工作溫度

　　(4)介質密度、粘度(水,，蒸汽,，常用氣體可以不提供)

　　(5)管道材質、外徑

　　(6)節流件厚度

　　(7)節流件開孔孔徑
