平衡流量計原理

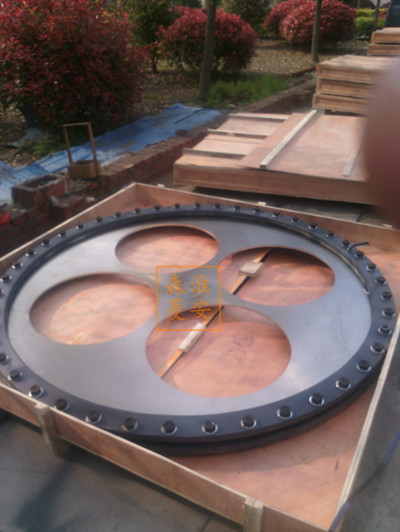

　　平衡流量計是一種革命性的差壓式流量?jī)x表,，其工作原理與其他差壓式流量計一樣.都是基于密封管道中的能量轉換原理:在理想流體的情況下管道中的流量與差壓的平方根成正比;用測出差壓值根據伯努利方程即可計算出管道中的流量,。平衡流量傳感器是一個多孔的圓盤節流整流器,，安裝在管道的截面上,，每個孔的尺寸和分布是基于特殊的公式和側試數據而定制的，稱為函數孔,。當流體穿過圓盤的函數孔時,，流體將被平衡整流,，渦流被最小化,，形成近似理想流體,，通過取壓裝置,，可獲得穩定的差壓信號,，根據伯努利方程計算出體積流量、質量流量,。


        平衡流量計說明書

　　1.長期穩定性好：由于其紊流剪切力的明顯減小,，大幅度降低了介質與節流件直接的摩擦,，其β值長期保持不變,，整個儀表無可動部件，因此可以長期保持穩定性,。減少*壓力損失：多孔對稱的平衡設計,，減少了紊流剪切力和渦流的形成,，降低了動能的損失，在同樣的測量工況下,，與孔板相比減少了2.5倍的*壓力損失,，從而節省了相當大的運行能量成本，是一種節能型儀表,，值得大量推廣,。

　　2.直管段要求低：平衡流量傳感器由于流場穩定，且壓力恢復比孔板快兩倍,，大大所短了對直管段的要求其前后直管段一般為前3D后1D,，zui小可以小于0.5D,，從而省去大量直管段,，尤其是特殊昂貴的材料的管道。線性度高,、重復性好：平衡流量傳感器具有對稱多孔結構特點,，能對流場進行平衡，降低了渦流,、振動和信號噪聲,，流場穩定性大大提高，使線性度比孔板提升了5～10倍，重復性提高了54%,，為0.15%,，從其綜合性能來看，平衡流量計屬于流量計行列,。5:1量程比時，線性度可達±0.3%;7:1量程比時,，線性度可達±0.5%;10:1量程比時,，線性度可達±1.0%,。

　　3.可直接替換孔板：其與孔板具有相同的使用方法和外形,，因此可以直接進行替換,，不需要任何配管的變化和相關儀表的更改,，很適合全廠能源計量改造中將孔板改為平衡流量計。耐臟污不易堵：多孔對稱的平衡設計,，減少了紊流剪切力和渦流的形成,，從而大大降低了滯留死區的形成,，保證臟污介質順利通過多個孔,，減小了流體孔被堵塞的機會。

　　4.流量測量范圍寬：根據試驗結果,，我們了解到：平衡流量計的性能，使其流速可以從zui小到音速;其zui小雷諾數可低于200,，zui大雷諾數大于107;β值可選0.25～0.90,。可測高溫高壓介質：與孔板等節流裝置一樣,，工作溫度壓力取決于管道和法蘭的材質和等級,，工作溫度可達850℃，工作壓力可達42MPa,。

　　5.可測復雜工況介質：由于其特殊的結構設計,，使其具有特殊的性能，它可以進行氣液兩相 ,，各種混合氣體(如瓦斯,、沼氣、煤氣等等)、各種低溫氣體(如LNG,、液氮,、液氧、液氬,、液氫,、液化乙烯、液化石油氣等等),、氣液兩相介質(如濕氣),、漿料、多相水流,、震動水流,、電磁干擾介質和雙向流(因?yàn)槠胶饬髁坑?jì)左右完全對稱),。
