作為限流孔板廠家,，經常會遇到很多客戶打電話咨詢限流孔板怎么安裝呀,，有沒有限流孔板安裝圖作為參考，有沒有圖文結合的施工圖等問題,。其實,，客戶不懂也是正常的，為了解開客戶心里的疑惑,，下面詳細介紹限流孔板安裝圖：

　　限流孔板安裝圖：

       限流孔板有孔板片,，孔板片和鋼管組成，安裝過程中,，應注意孔板的安裝方向,，具體如圖所示。

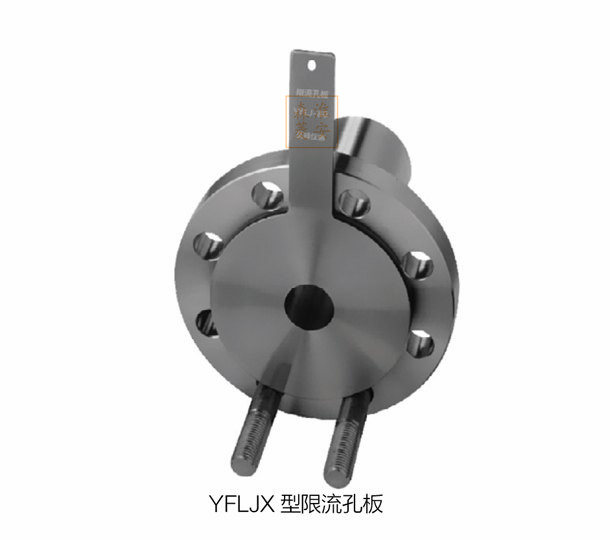

                           YFLJX型限流孔板安裝方向示意圖

　　安裝要求：

　　1.在測量管中安裝孔板時,，開孔周限于測量管軸線同軸,，孔板上游側端面與管道軸線垂直，垂直度小于±1%,。

　　2.孔板上游側的測量管長度為10D,，下游側的長度為4D。

　　3.測量管長度之外的直管段內表面的粗糙度K/D小于或等于0.001,。

　　4.測量管內必須滿足表面清潔,，無凹陷和沉淀物，相對粗糙度K/D應少于或等于0.001,。

　　平衡限流孔板安裝圖：標準節流裝置不適用于動流和臨界流的流量測量,。節流裝置是人為地在介質流通的管道內造成節流，當被測介質流過節流裝置后,，造成一個局部收縮,，流束集中，流速增加,，靜壓力降低,，于是在節流件的上下游兩側產生一個靜壓力差。這個靜壓力差與流量之間呈一定的函數關系,，流量愈大,，所產生的靜壓力差愈大，因此通過測量差壓的方法,，就可測得流量,。

　　節流件前后的直管段必須是直的，安裝節流件用得直管段應該是光滑的,，如不光滑,，流量系數應乘以粗糙度修正稀疏。節流件前后要求一段足夠長的直管段,，節流件上游側為敞開空間或直徑≥2D大容器時,，則敞開空間或大容器與節流件之間的直管長不得小于30D(15D)。若節流件和敞開空間或大容器之間尚有其它局部阻力件時,，則除在節流件與局部阻力件之間設有附合規定的最小直管段長1外,，從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。

　　通過上述對限流孔板安裝圖的詳細介紹,，希望對大家有幫助,。安裝限流孔板一定要找正規的單位安裝，要是安裝限流孔板不正規會引起嚴重的后果,。如果大家對這個問題還有其他的疑問,，歡迎聯系森菱儀表。
